 常用消谐器型号：
RXQ-6；RXQ-10；RXQ-20；RXQ-35；RXQ3-6；RXQ3-10；RXQ3-20；RXQ3-35；LXQ-6；LXQ-10；LXQ-20； LXQ-35；LXQ3-6；LXQ3-10；LXQ3-35；LXQII-6；LXQII-10；LXQII-35；LXQ3-6；LXQ3-10；LXQ3-35；LXQ2-6D；LXQ2-10D；LXQ2-35D；LXQ3-6D；LXQ3-10D；LXQ3-35D;LXQIII-6;LXQIII-10;LXQIII-35;RXQIII-6，RXQIII-10，RXQIII-35

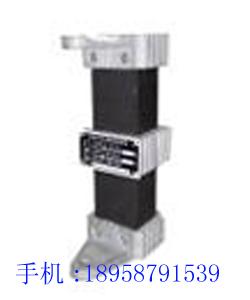

LXQ(3)型6～35KV电压互感器中性点用非线性电阻消谐阻尼器（简称消谐器），是安装在6～35KV电压互感器一次绕组。结线中性点与地之间的一种非线性电阻消谐阻尼器件。消谐器的产品型号--LXQ表示按传统外形设计的长方形的消谐器；LXQ3表示第三次改型设计的、电阻器外表裸露的、无须绝缘外套保护的、圆柱外形的消谐器。两者只是外形不同，电气性能完全相同。
LXQ(3)型6～35KV消谐器的直流电气特性与传统的RXQ及LXQ消谐器相近，但结构设计从提高消谐器的热容量出发,进行了较大的改进。消谐器采用电气性能优异、超细颗粒的SiC为基材；经大吨位的压机压制成高密度的、圆饼状的坯体；在还原气氛下；经上千度的高温烧结而成。裸露的电阻器表面结构经特殊处理，能经受日晒雨淋，可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装，很受用户青睐。
产品特点:
1、消除或阻尼由电压互感器引起的铁磁谐振，避免电压互感器内、外绝缘击穿、放电；
2、限制系统在单相接地或弧光接地时流过互感器绕组的过电流，避免电压互感器烧毁；
3、体积小、重量轻，方便灵活，易于安装。
LXQ(3)型6～35KV消谐器使用环境
1.在户外，装在压变的就近边上，消谐器虽有防雨功能，不宜直接经受日晒雨淋；
2.环境温度-40℃～+60℃；
3.交流电力系统频率为50HZ或60HZ；
4.地震烈度8度以下地区。
LXQ(3)型6～35KV消谐器安装
1.安装方式：LXQ（3）型消谐器体积较小，可以采用垂直方式，也可以采用水平方式安装；
可以 直接固定在压变本体的螺杆上（注意 JDZJ-6～10型压变的固定螺栓是不接地的。需将
消谐器接地端与接地螺栓相连接）。也在以固定在压变附近支架上。
用户须知:
1．消谐器在运输、储存、开箱和安装时，应直立放置，不得倾斜，躺卧和受冲击、碰撞。安装使用前，应放在清洁干燥的房间内，不要受腐蚀气体或液体浸蚀。
2. 消谐器在投入运行前或运行1-2年后，应做预防试验，其项目为：测量每台消谐器的直流残压，所加电压脉动系数不大于1.5%，其值应符合表中规定。
3．在日常运行中，由于单项接地或负载不对称等其它原因造成三项电压不对称，这时消谐器上有一定电压，运行人员勿直接接触
|
